有機(jī)硅類(lèi)添加劑是在涂料中應(yīng)用非常廣泛的一種添加劑。主要特點(diǎn)是降低了液體涂層的表面張力。由于這個(gè)非常特殊的屬性，被成功地用于克服表面缺陷，如流平、消泡，同時(shí)能增加手感、抗劃傷等性能。

有機(jī)硅油添加劑全部是聚合物，以二甲基硅氧為基本結(jié)構(gòu)或不同的改性，如下圖：

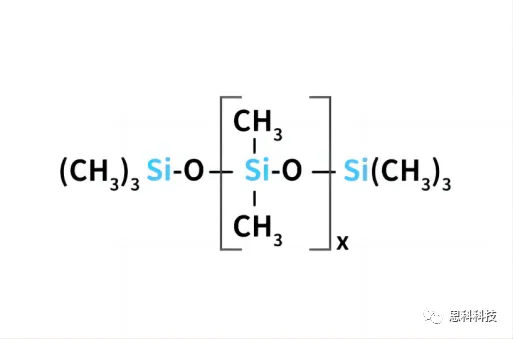

聚硅氧烷的化學(xué)結(jié)構(gòu)

通過(guò)改變主鏈的長(zhǎng)度，可以構(gòu)造出具有不同性質(zhì)和特色的產(chǎn)品：

x小于60，主要控制表面流動(dòng)并阻止顏料由于運(yùn)動(dòng)性差異而導(dǎo)致的發(fā)花，粘度在1--50mPS 之間，此類(lèi)產(chǎn)品具有揮發(fā)性，在漆膜蒸發(fā)后，可能會(huì)凝結(jié)，然后污染其他材料或基材。

比如抗油劑NEO4835。x=60--100，粘度在50--100mPs,可做流平劑。例如201硅油。x--1200，粘度在60000mPs,與常見(jiàn)的涂料樹(shù)脂表現(xiàn)適當(dāng)?shù)南嗳菪?不相容性平衡，可作為消泡劑，這類(lèi)消泡劑用于重防腐體系，添加白碳黑可以增加效果。x大于1400，粘度大于100000mPs的產(chǎn)品非常不相容和不容，通常作為錘紋劑。

缺點(diǎn)：一般低分子量低聚二甲基硅氧烷可以作為流平劑使用，但相容性不好，重涂性不好，易產(chǎn)生縮孔。

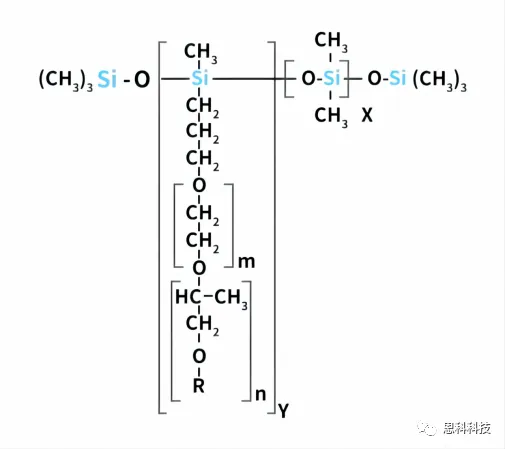

聚醚改性：

通過(guò)聚醚在側(cè)鏈反應(yīng)生成不同性能，聚醚的數(shù)量和類(lèi)型可以影響相容性和滑度，比如二甲基和聚醚改性基團(tuán)之間比例（x/y）來(lái)控制相容性程度，另比如二甲基基團(tuán)含量多，表面張力低。

聚醚鏈本身結(jié)構(gòu)是非常重要的因素，聚醚鏈有環(huán)氧乙烷（EO）和環(huán)氧丙烷（PO）組成，環(huán)氧乙烷具有親水性（高極性），環(huán)氧丙烷具有疏水性（非極性）。通過(guò)改變EO與PO的比例，可以控制或改變有機(jī)硅添加劑的整體極性。EO的含量高，極性和水溶性就高，和高極性涂料相容性好，穩(wěn)泡性就強(qiáng)；PO含量高，穩(wěn)泡性低和在水中溶解度小。

提高的x值：代表二甲基硅含量較高和硅氧烷鏈段較長(zhǎng)，具有較好手感和防縮孔能力，

提高x、y、n,降低m值：代表硅含量和環(huán)氧丙烷含量都較大，具有良好的消泡能力，

提高y, 降低x的數(shù)值：代表硅含量降低，相容性提高，不容易產(chǎn)生縮孔，

提高m、y的數(shù)值：代表親水鏈段環(huán)氧乙烷含量較大，具有一定的水溶性。

缺點(diǎn)：聚醚改性聚硅氧烷耐熱達(dá)到150℃，但在持續(xù)高溫下，聚醚鏈會(huì)斷鏈分解，產(chǎn)生不溶的聚硅氧烷，影響重涂，產(chǎn)生凹坑。

比如流平劑：NEO4033、4006、4100、4648。

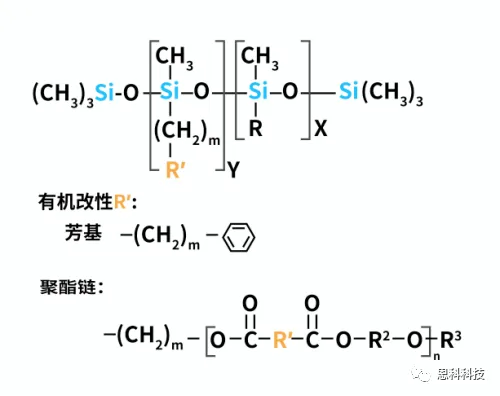

聚酯或芳烷基改性：

耐溫可達(dá)到220℃。

比如：NEO4606,4609（芳烷基改性）。

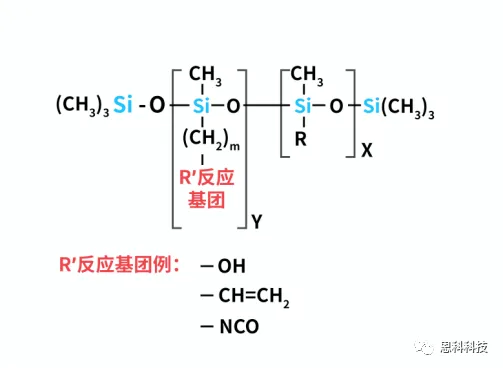

反應(yīng)性活性單體改性：

有機(jī)硅添加劑通常是非反應(yīng)性的，不參與樹(shù)脂交聯(lián)反應(yīng)。

通過(guò)具有含末端反應(yīng)基團(tuán)的單體改性，可以使助劑與基料樹(shù)脂反應(yīng)，從而能長(zhǎng)久停留在漆膜表面，可以提高助劑效果的持久性。但需要注意，這類(lèi)助劑因?yàn)樵谄崮け砻娌辉倬哂羞w移性，無(wú)法重涂。

長(zhǎng)鏈烷基改性硅油：

長(zhǎng)鏈烷基改性硅油用作消泡劑，不會(huì)像二甲基硅油影響重涂性、粘接性、印刷性。

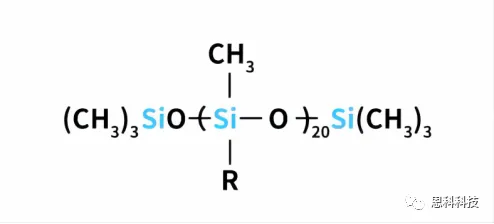

R是C12烷基，表面張力32.5mN/m。

氟碳改性有機(jī)硅：

用表面張力更低的氟碳鏈段改性，使消泡劑更容易在泡膜上展布，能達(dá)到更快和更好的消泡效果。

引入的氟碳鏈越長(zhǎng)，消泡效果越好。氟碳鏈段在低極性溶劑中溶解度差，在低極性體系中容易縮孔，通常需要加入酮類(lèi)溶劑以增強(qiáng)消泡劑在體系中的溶解性。

比如：NEO-5608、5606D。
